Tablarverwaltung Anlegen, Ändern, Löschen

Allgemeine Informationen

Das Tablar ist im Allgemeinen ein Regalbrett. In der Logistik versteht man unter Tablaren flache, genormte Förderhilfsmittel zur Aufnahme des eigentlichen Lager- oder Transportgutes in Form von Kartons oder Kisten. Sie werden häufig in Automatischen Kleinteilelagern oder Lagerliften eingesetzt. Anders als Transportpaletten, Container sind Tablare in der Regel an ein Lager gebunden und verlassen dieses nicht.

Zum externen Ansteuern von Lagerliften mit SPS EasyConnect müssen zuvor die physisch vorhandenen Tablare im SPS EasyConnect bekannt gemacht werden. Ohne diese Information kann kein Tablar angefordert oder abgeschoben werden. Die allgemeinen Tablar-Daten befinden sich in der Tabelle /STC/TSK31_001. Informationen zu einzelnen Plätzen auf dem Tablar sind in der Tabelle /STC/TSK31_002 gespeichert und werden für die genaue Visualisierung der Tablarplätze und deren Zustand sowie für die Ansteuerung von Laserpointer verwendet.

Tablar-Beispiel

Tablare anlegen in SPS EasyConnect

Es gibt vier unterschiedliche Möglichkeiten Tablare anzulegen, je nach Anwendungsfall ist zu entscheiden, welche Option die Beste ist. Bei den ersten beiden Möglichkeiten sind SAP Lagerplätze bereits vorhanden und dienen als Grundlage für die Tablar Erzeugung. Die erste Option nutzt die status C Rasterlogik, während die zweite Option nur einfache Tablare abbilden kann, welche die Plätze Zeile für Zeile nebeneinander aufbaut. Hierbei müssen die Plätze je Zeile die gleiche Tiefe besitzen. Die anderen beiden Optionen nutzen die status C Rasterlogik in Verbindung mit dynamischen Tablaren. Option drei bietet die Möglichkeit die Tablare grafisch Stück für Stück aufzubauen und anschließend daraus die SAP Lagerplätze zu Erzeugen. Bei der letzten Option bleiben die Tablare zunächst leer und werden Platz für Platz beim Einlagern gefüllt. Wird hier ein Platz beim Auslagern leer verschwindet der Platz wieder.

Unterschiedliche Optionen der Erzeugung von Tablaren

1. Generierung aus SAP Lagerplätzen mit status C Rasterlogik
2. Generierung aus SAP Lagerplätzen Reihe für Reihe
3. Grafischer Aufbau der Tablare mit status C Rasterlogik und gleichzeitiger Anlager der SAP Lagerplätze
4. Erstellung von dynamischen Tablaren mit status C Rasterlogik zur Laufzeit

Einstellungen für alle vier Optionen

Lagerplatz-Schablone

Die Lagerplatz-Schablone wird im Customizing am Lift hinterlegt und gilt für alle Tablare des Liftes. Mit der Lagerplatz-Schablone wird festgelegt an welcher Position im Lagerplatz man die X- und Y-Koordinate, das Tablar und ggf. den Lift ablesen kann.

Diese Platz-Schablone muss im Customizing in der WM-Zuordnung zum Lift hinterlegt werden. Für ein Beispiel wählen wir folgende Platz-Schablone:

L-TT-RR-PP

Ein Beispiel-Lagerplatz: 1-01-01-01 (Im Lift 1 das Tablar 1 der Platz in der linken unteren Ecke, da sowohl die X- als auch die Y-Koordinate 1 ist)

Option 1 - status C Rasterlogik mit vorhandenen SAP Lagerplätzen

Für diese Option wird ein Raster für die Platzierung der einzelnen Tablar-Plätze verwendet, welches quasi über das Tablar gespannt wird. Zur Errechnung der benötigten Faktoren müssen die Maße aller Ladehilfsmittel, welche auf das Tablar eingelagert werden sollen, bekannt sein und analysiert werden.

Beispiel

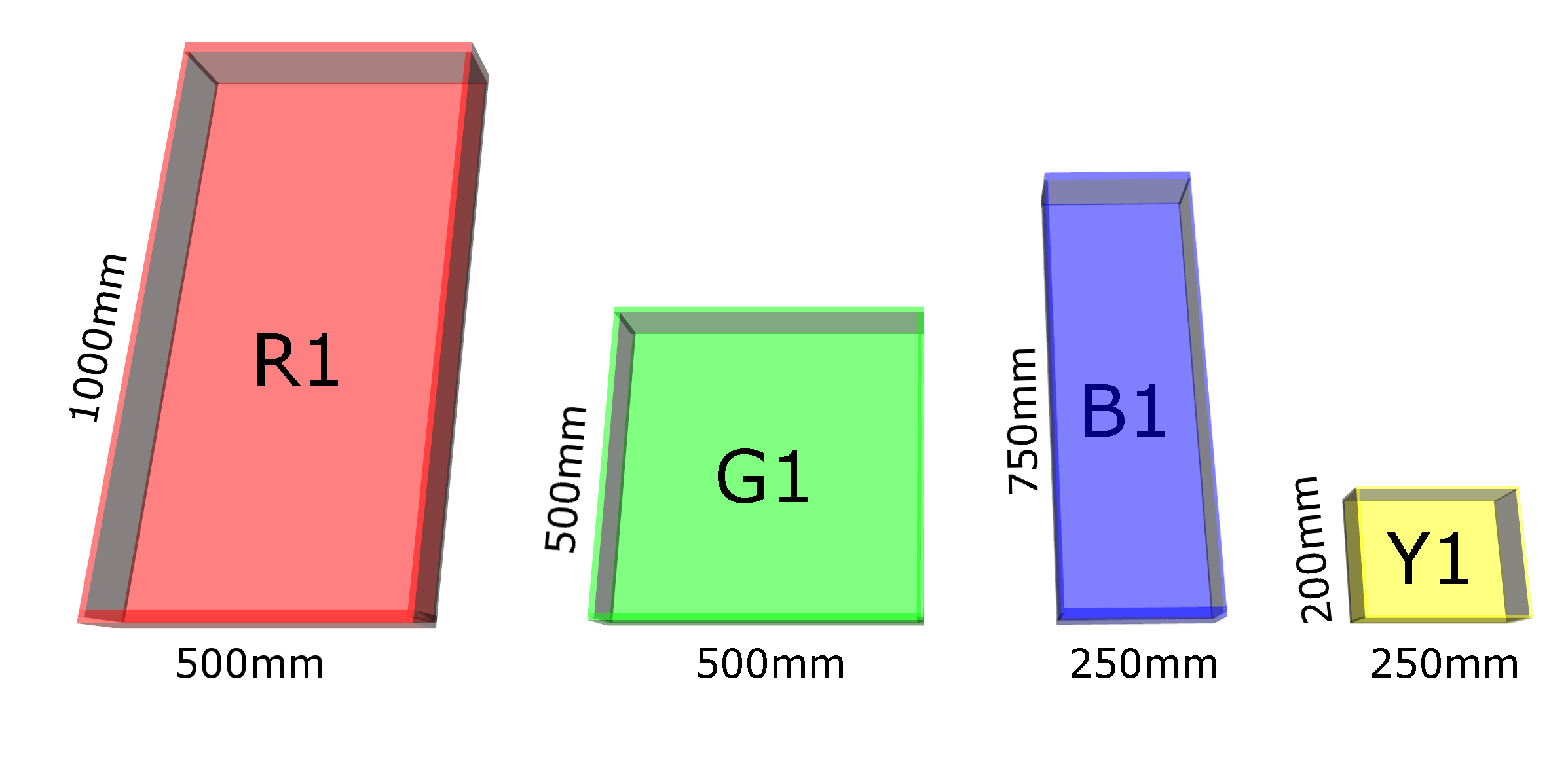

Im Lift soll es vier verschiedene Ladehilfsmittel / Platztypen geben (siehe Bild). Der Platztyp R1 hat beispielsweise eine Breite von 500 Millimetern und eine Tiefe von 1000 Millimetern.

Folgende Faktoren müssen errechnet und am Lift hinterlegt werden:

X-Faktor

Der X-Faktor berechnet sich aus dem größten gemeinsamen Teiler (ggT) von allen Breiten (X-Richtung) der Lagerplatztypen bzw. Ladehilfsmitteln. Im Beispiel gibt es folgende Angaben zur Breite: R1(500), G1(500), B1(250) und Y1(250). Somit ist der größte gemeinsame Teiler 250 und der einzustellende X-Faktor im Lift ebenfalls 250.

Y-Faktor

Der Y-Faktor berechnet sich aus dem größten gemeinsamen Teiler (ggT) von allen Tiefen (Y-Richtung) der Lagerplatztypen bzw. Ladehilfsmitteln. Im Beispiel gibt es folgende Angaben zur Tiefe: R1(1000), G1(500), B1(750) und Y1(200). Somit ist der größte gemeinsame Teiler 50 und der einzustellende Y-Faktor im Lift ebenfalls 50.

Raster

Das Raster ist nur bei dynamischen Tablaren relevant! Beim Bearbeiten eines Tablars in SPS EasyConnect werden diese temporär auf dynamisch gesetzt, um freie Plätze zu ermitteln. Wenn die Funktion genutzt werden soll, muss auch hier das Raster korrekt gepflegt werden. Desto kleiner des Raster ist, desto aufwändiger ist die Berechnung, da die zur Ermittlung genutzte Matrix größer wird.

Das Raster sollte der größte gemeinsame Teiler aus X- und Y-Faktor sein. In diesem Fall 50.

Customizing

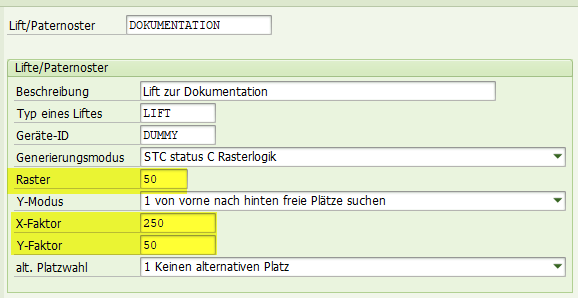

Die errechneten Werte werden im Lift-Customizing hinterlegt.

Diese Einstellungen wirken sich auf alle Tablare im Lift aus. In den Tablaren selbst können die Parameter aber auch überschrieben werden, wenn es bspw. ein Tablar gibt auf welches nur ein bestimmtes Ladehilfsmittel eingelagert wird.

Zur Berechnung der Werte für Raster, X- und Y-Faktor kann ab Release 4.9 folgender Report genutzt werden: /STC/TSK31_011 - Berechnung Lift Attribute. Voraussetzung ist, dass zum Lift eine IM- oder WM-Zuordnung existiert und zu der entsprechenden Werk-Lagerort-Kombination in der Tabelle /STC/TSK15_T505 - Maße von Platztypen betreffende Abmaße gepflegt sind.

Aufbau der Lagerplätze

Die Lagerplätze müssen in Abhängigkeit der X- und Y-Faktoren an den Stellen R und P der Schablone vergeben werden. Eine Lagerplatz-Koordinate setzt sich aus einem X- und einem Y-Wert zusammen. Die Werte beschreiben die linke, untere Ecke des Lagerplatzes auf dem Tablar.

Beispiel	Beschreibung

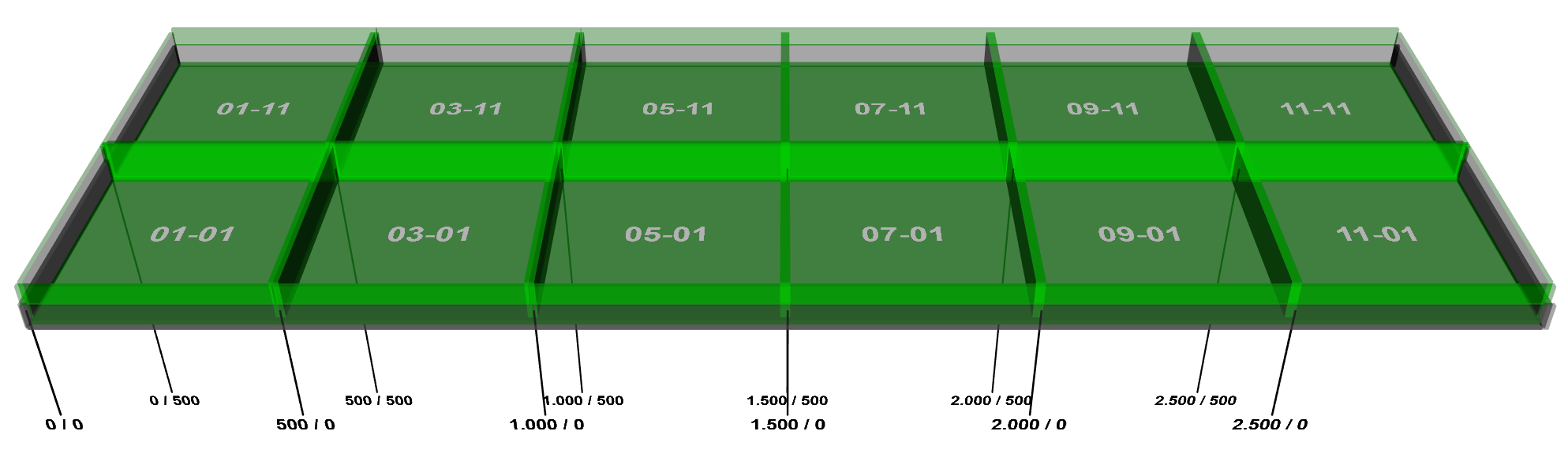

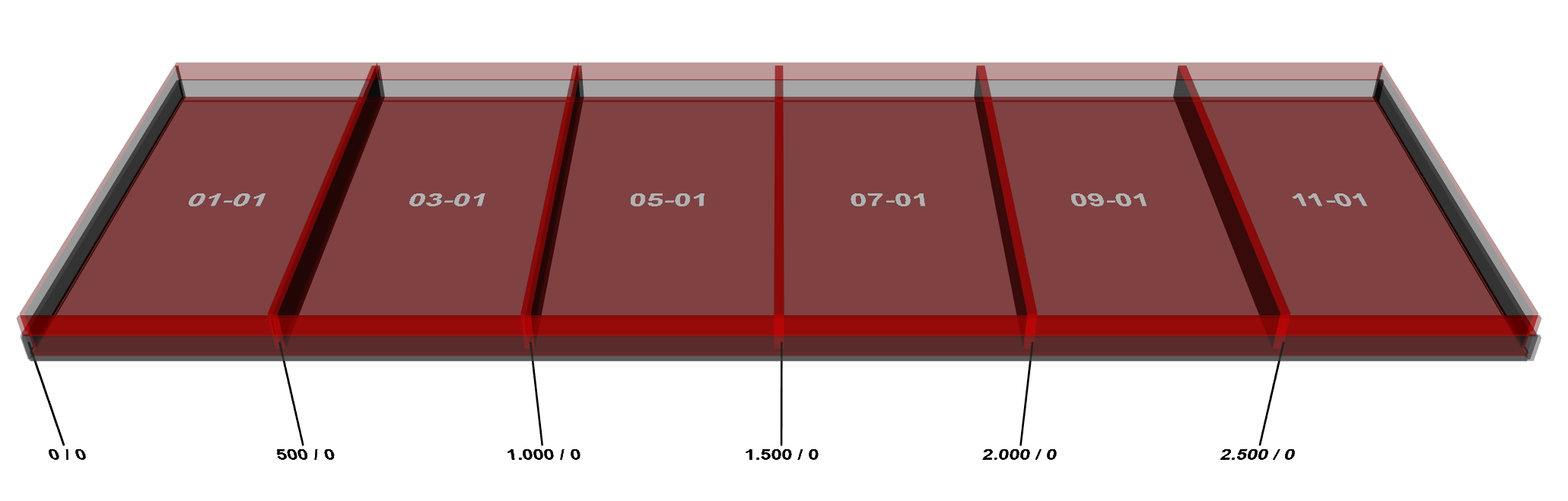

	Einfaches Beispiel für Verschiebung in X-Richtung Tablar: 3000x1000mm 6 x R1 Veränderung der Koordinaten nur in X-Richtung XX-01
	Einfaches Beispiel für Verschiebung in X- und Y-Richtung Tablar: 3000x1000mm 12 x G1 Veränderung der Koordinaten sowohl in X-Richtung als auch in Y-Richtung XX-YY
	Beispiel für ein gemischt belegtes Tablar Tablar: 3000x1000mm 2 x R1, 2 x G1, 26 x Y1 Veränderung der Koordinaten sowohl in X-Richtung als auch in Y-Richtung XX-YY Sprünge in X Richtung bei Y1 nur noch um ein Feld im Raster, Bei R1 und G1 in X-Richtung Sprung um 2, da zwei Rasterplätze eingenommen werden.

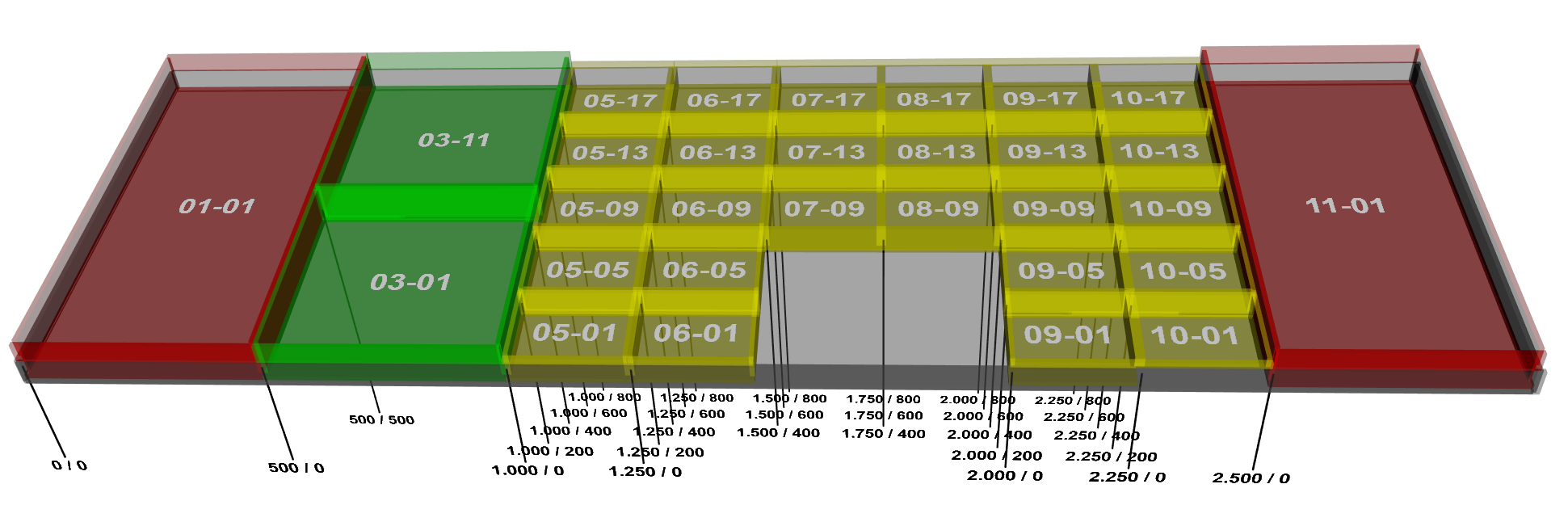

	Beispiel für Tablar mit allen vier Größen Tablar: 3000x1000mm

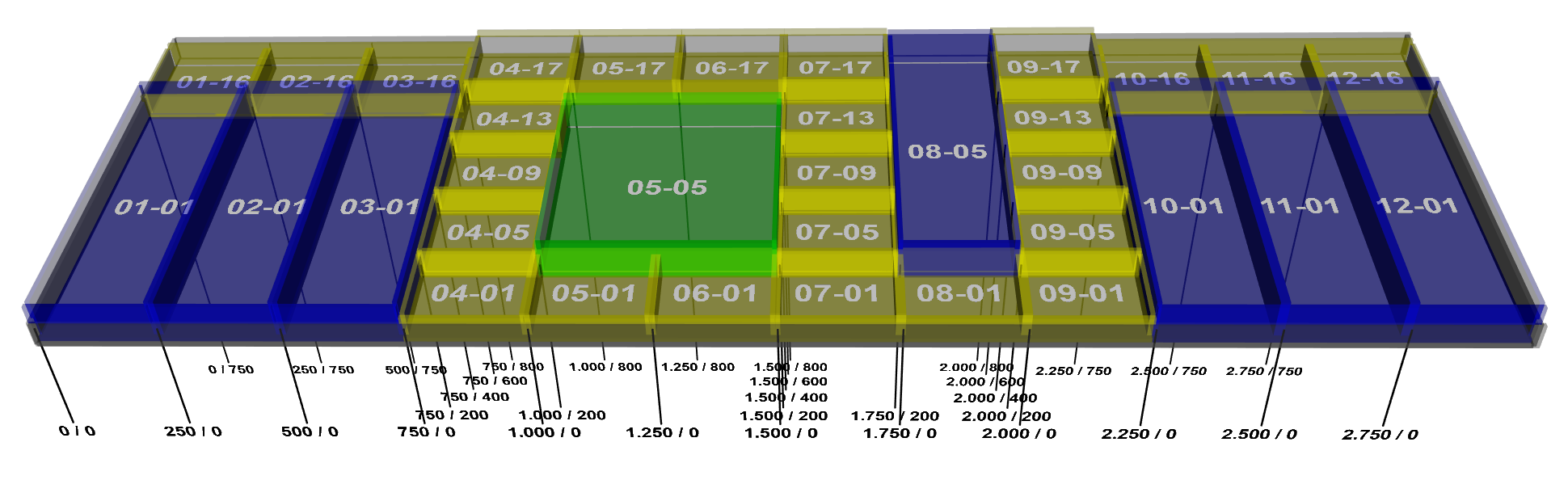

	Da sich die drei Plätze alle auf dem selben Tablar im gleichen Lift befinden, unterscheiden sich die ersten fünf Stellen des Lagerplatzes nicht, da unsere Lagerplatz-Schablone L-TT-RR-PP lautet. Interessant sind die X- und Y-Koordinaten (in der Schablone R(X) und P(Y)). Der linke untere Platz beginnt in der Regel mit L-TT-01-01. Dieser Platz ist im Beispiel vom Platztyp A und ist somit 200mm breit. Da der X-Faktor mit 100mm bestimmt wurde, beginnt der Platz rechts daneben nicht mit der Koordinate L-TT-02-01 sondern mit L-TT-03-01 (Violett). Und der gelbe Platz beginnt entsprechend bei L-TT-05-01.
	Die unteren drei Plätze sind analog zum Beispiel oben. Die beiden Plätze oben sind vom Typ D (Maße 300mm x 300mm). Der Platz links hat als X-Wert die 01 aber als Y-Wert die 03, da der Platz 1-01-01-01 darunter vom Typ A 200mm tief ist. Der rechte Platz oben hat ebenfalls als Y-Wert die 03 und als X-Wert aber die 03, da der Platz links daneben 300mm breit ist.
